Измерения

Команда "Измерения (Сведения)" предназначена для извлечения различных свойств из объектов чертежа. Команда также может быть вызвана из диалогов редактироваания объектов.

Порядок действий

1. Вызовите команду. Откроется диалог "Выбор значения".

2. Выберите команду измерения (сведения):

• Измерить расстояние (Z). Измеряет расстояние между двумя точками, радиус или диаметр. Переключение способа измерения осуществляется через контекстное меню.

• Измерить угол (Х). Измеряет угол.

• Вычислить периметр или длину траектории (С). Измеряет периметр замкнутой области, длину замкнутой полилинии или окружности.

• Вычислить площадь (V). Измеряет площадь замкнутой области. Выбор области осуществляется двумя способами: 1 - щелчком внутри замкнутого контура; 2 - щелчком на замкнутой полилинии или окружности.

• Составная площадь (Shift+V). Измеряет площадь нескольких замкнутых контуров. Выбор области осуществляется: 1 - указать щелчком первый замкнутый контур; 2 - указать щелчком второй замкнутый контур; 3 - нажать клавишу "Enter" для завершения команды.

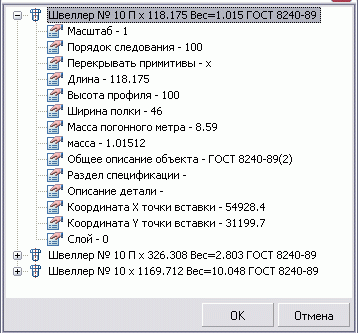

• Взять из свойства (В). Позволяет получить значение любого параметра выбранного на чертеже объекта СПДС GraphiCS 2020.



  Примечание:

  Для вставки статического текста удерживайте клавишу "Ctrl" во время выбора параметра.

• Взять текст с объекта (N). Возвращает значение выбранного однострочного или многострочного текста.

• Калькулятор (M). Открывает калькулятор.

• Взять из записной книжки (,). Открывает записную книжку.

3. В зависимости от выбранной команды укажите необходимый объект(ы). Измеренные значения будут выведены в диалоговом окне. Если измеритель был вызван из диалогового окна другой команды, то измеренное значение передаётся в выполнявшуюся команду.
