Масштаб

В СПДС GraphiCS 2021 используется понятие текущего масштаба, который отличается от действующего в Autocad глобального масштаба , выраженного в единицах (units).

Текущий масштаб - это параметр настройки, в соответствии со значением которого автоматически увеличиваются или уменьшаются объекты на чертеже.

В пространстве модели допускается глобальный масштаб 1:1 - то есть 1 мм строительного объекта равен 1 единице чертежа Autocad.

Изменение текущего масштаба влияет на следующие объекты:

• Объекты оформления чертежа СПДС GraphiCS 2021;

• типы линий Autocad, содержащие разрывы или текст;

• объекты базы элементов;

• размеры и текст СПДС GraphiCS 2021.

В приложении существует 2 типа масштабирования: масштаб символов и масштаб измерений.

При работе по СПДС чаще применяется масштаб символов.

Масштабирование обычно выбирается при начальной настройке приложения и в дальнейшем не меняется.

Масштаб символов

Масштаб символов можно задать двумя способами:

1. Установить значение настройки «Применять глобальный масштаб для элементов оформления» в «Да».

2. Выбрать на кнопке масштаба в строке состояния тип «Масштаб символов» (в этом способе настройка «Применять глобальный масштаб для элементов оформления» примет значение «Да» автоматически).

Далее необходимо выбрать нужное значение на кнопке масштаба в строке состояния

или на панели "Масштаб".

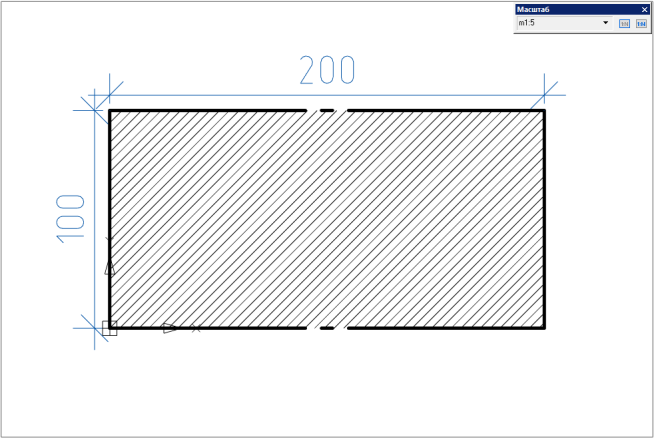

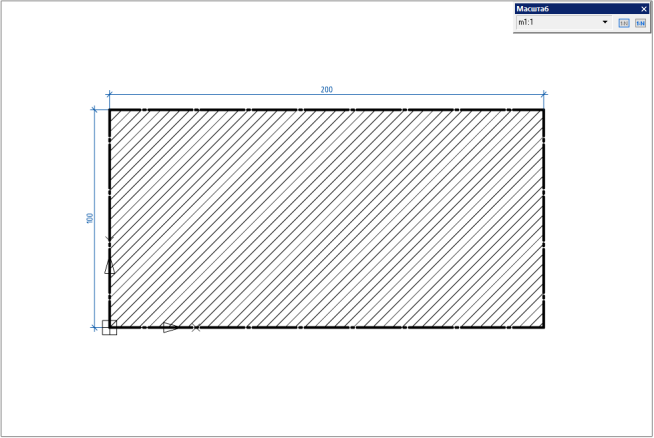

Для масштаба символов характерно (на примере масштаба m1:5):

• элементы оформления (размеры, выноски и др.) вставляются в 5 раз крупнее;
• стандартные детали базы данных вставляются в масштабе равным 1(т.е. геометрия без изменений) с текущим масштабом типов линий (длина штриха в штриховых линиях) равным 5 (в пять раз больше);
• геометрия вставляется с масштабом типов линий (длина штриха в штриховых линиях), равным 5;
• отображаемое значение размера берется как есть;
• режим сигнализируется буквой m на панели инструментов "Масштаб".

Масштаб измерений

Масштаб измерений можно задать двумя способами:

1. Установить значение настройки «Применять глобальный масштаб для элементов оформления» в «Нет».

2. Выбрать на кнопке масштаба в строке состояния тип "Масштаб измерений" (в этом способе настройка "Применять глобальный масштаб для элементов оформления" примет значение "Нет" автоматически).

Далее необходимо выбрать нужное значение на кнопке масштаба в строке состояния

или на панели "Масштаб".

Для масштаба измерений характерно (на примере масштаба M1:5):

• элементы оформления (размеры, выноски и др.) вставляются в масштабе 1:1, т.е. не изменятся;
• стандартные детали базы данных вставляются в 5 раз меньше (геометрия) с текущим масштабом типов линий (длина штриха в штриховых линиях) равным 1, т.е. без изменений;
• геометрия вставляется с масштабом типов линий (длина штриха в штриховых линиях), равным 1, т.е. без изменений;
• отображаемое значение размеров (если они не внутри форматов и не связаны ассоциативно с объектами приложения) берет масштабный коэффициент, обратный текущему масштабу (то есть будет в 5 раз больше измеренного);
• режим сигнализируется буквой M на панели инструментов "Масштаб".

Работа с масштабами

Масштаб оформления удобен при черчении в пространстве модели в масштабе 1:1, с последующим оформлением в пространстве листа на видовом экране. В этом случае элементы оформления будут выглядеть единообразно на видовых экранах с разными масштабами.

Масштаб измерений используется при изначальном вычерчивании модели в масштабе, отличном от 1:1.

По умолчанию текущим установлен масштаб символов m1:100 и масштаб измерений M1:1.

При отсутствии выбранных объектов изменение масштаба с помощью панели масштаба или кнопки масштаба изменяет текущий масштаб черчения.

Если имеются выбранные объекты, то кнопка и панель масштаба отображают их масштаб. Изменение масштаба влияет только на выбранные объекты, не изменяя текущий масштаб черчения.

Для того чтобы сменить масштаб в текущем документе, необходимо сделать следующее:

1. Установить значение настройки «Применять глобальный масштаб для элементов оформления», либо выбрать на кнопке масштаба в строке состояния тип масштаба (в этом способе настройка «Применять глобальный масштаб для элементов оформления» примет значение автоматически).

2. Выбрать нужное значение на кнопке масштаба в строке состояния или на панели "Масштаб".

Для того чтобы сменить масштаб по умолчанию для новых документов, необходимо сохранить текущие настройки оформления в диалоговом окне Настройки СПДС GraphiCS - Файл - Сохранить настройки.

Взаимодействие с глобальными масштабами

Масштаб размерных элементов (VAR:DIMSCALE) - параметр из диспетчера размерных стилей на вкладке "Размещение".

Масштаб измерений (VAR:DIMSCALE) - параметр из диспетчера размерных стилей на вкладке "Основные единицы".

Масштаб размерных элементов (VAR:DIMSCALE) влияет на "Масштаб символов". Масштаб измерений (VAR:DIMSCALE) влияет на "Масштаб измерений".

Изменение глобальных масштабов влияет на объекты оформления чертежа вставленных в чертеж с тем же значением масштаба. Например, если линейный размер будет вставлен с масштабом символов равным 1:10 и масштаб размерных элементов будет равен 10, они будут связаны, изменение масштаба размерных элементов приведет к изменению масштаба символов линейного размера.

При изменении масштабов объекта вручную связь с глобальными масштабами теряется.

Инструментальная панель "Масштаб"

Масштаб объектов базы данных стандартных изделий и элементов оформления можно устанавливать с помощью списка масштабов из панели масштаба, см. выше "Работа с масштабами".

Для того чтобы перенести масштаб от одного объекта к другому, существуют кнопки:

"Взять масштаб" - кнопка повторяет команду "Взять с объекта" кнопки масштаб в строке состояния. При выборе необходимо указать объект с которого будет взят масштаб. Значение сохранится в памяти.

"Установить масштаб" - кнопка повторяет команду "Установить на объект" кнопки масштаб в строке состояния. При выборе необходимо указать объект на который будет установлен новый масштаб.
