Диспетчер размерных стилей

Главное меню: Формат - Размерные стили....

Главное меню: Размеры - Размерные стили....

Лента: Главная - Оформление - Размерные стили....

Панель инструментов: Размерные стили (на панели инструментов "Настройки").

Командная строка: DIMSTYLE.

В программе по умолчанию установлен размерный стиль, соответствующий государственному отраслевому стандарту.

Использование размерных стилей позволяет управлять внешним видом размеров и быстро их форматировать.

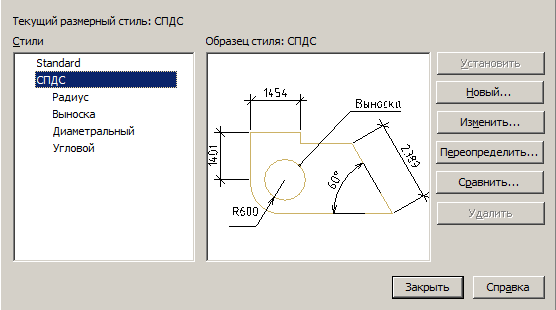

Состав диалогового окна "Размерные стили"

Надпись "Текущий размерный стиль: ..." – информация о текущем размерном стиле, который используется при нанесении размеров.

Список "Стили" – список всех размерных стилей документа.

Окно "Образец стиля: ..." – графическое представление стиля выбранного в списке "Стили".

Кнопки:

• Установить – устанавливает выделенный размерный стиль текущим.

• Новый... – открывает диалог "Создание размерного стиля".

• Изменить... – изменение параметров выбранного в списке стиля. Открывает диалог "Изменение размерного стиля".

• Переопределить – изменение параметров текущего размерного стиля. Открывает диалог "Изменение размерного стиля".

• Сравнить - сравнение двух размерных стилей или просмотра перечня всех свойств стиля. Результаты сравнения можно скопировать в буфер обмена. Открывает диалог "Сравнение размерных стилей".

• Удалить – удаление выбранного размерного стиля.

Восстановление размерного стиля

Командная строка: SPSETGOST.

Данная команда необходима для создания (восстановления) стандартного размерного стиля среды СПДС GraphiCS.

Настройки размерных стилей хранятся внутри файлов чертежей. Если файл был создан не в СПДС GraphiCS, то у него может отсутствовать необходимый размерный стиль для корректной работы в среде СПДС GraphiCS.
