Закладная деталь

Создание

Для создания закладной детали необходимо:

1. Выберите сборку.

2. Вызовите команду Создать.

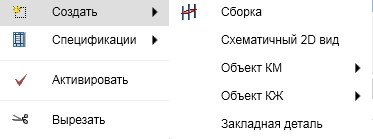

3. Выберите пункт "Закладная деталь".

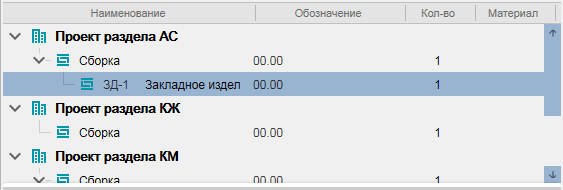

4. Новая закладная деталь будет создана в менеджере проектов.

Контекстное меню

Помимо стандартных команд объекты имеют дополнительные:

Панель свойств

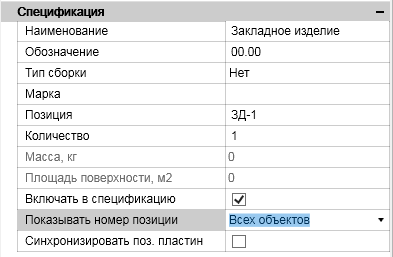

Панель свойств менеджера проекта. Параметры недоступные для редактирования выделены серым цветом.

Спецификация

Наименование - задается пользователем, управляет отображением наименования данной сборки закладной в спецификациях.

Обозначение - задается пользователем, управляет отображением обозначения сборки в спецификациях.

Тип сборки - в параметре присутствует выпадающий список типов конструктивных элементов КМ, КЖ. Используется для генерации спецификации металлопроката по типу сборки.

Марка - задается пользователем, используется при отображении маркировки созданного блока сборки.

Позиция - задается пользователем, управляет отображением позиции закладной в спецификациях.

Количество - по умолчанию равно 1. Управляет отображением количества выбранной сборки в спецификации элементов. При изменении количества появляется кнопка "Снять переопределение" , которая сбрасывает переопределенное значение на исходное.

Масса, кг - отображает общую массу всех элементов в составе единицы закладной детали.

Площадь поверхности, м2 - отображает общую площадь поверхности металлических конструкций в составе единицы закладной детали. Расчет площади производится только для объектов "Колонна","Балка" и "Пластина".

Переключатель "Включать в спецификацию" - управляет учетом закладной детали в спецификациях. При выключенном флаге свойство "Количество" в сборке равно 0.

Показывать номер позиции - параметр имеет выпадающий список со значениями: Нет, Пластин, Профилей, Пластин и профилей, Всех объектов . Управляет отображением маркировки объекта в дереве проекта внутри сборки, в спецификациях и в выносках обозначения.

Переключатель "Синхронизировать поз. пластин" - отображается только при выборе значений свойства "Показывать номер позиции": Пластин, Пластин и профилей, Всех объектов . Управляет синхронизацией номера в марке с идентичным номером позиции пластины относительно других позиций в сборке.
