Сварной шов

Главное меню: Металлоконструкции - Сварной шов.

Лента: Металлоконструкции - Узлы - Сварной шов.

Панель инструментов: Металлоконструкции - Сварной шов.

Командная строка: SPWELD.

Порядок действий

1. Вызовите команду "Сварной шов". Откроется диалог "Сварные швы".

2. В диалоге "Сварные швы" выберите тип сварного шва и подтвердите выбор на кнопку "OK".

3. Выберите тип построения сварного шва:

Контур - сварной шов строится указанием контура.
Полилиния - сварной шов строится по указанной полилинии
Магнит - сварной шов строится последовательным наведением курсора на конечные точки линейных и дуговых участков контура.

4. Постройте контур в зависимости от выбранного типа построения.

4.1. Контур

Укажите первую точку контура.
Укажите последующие точки контура или используйте команды контекстного меню:
- Линия (по умолчанию) - переключение в режим построения линий.
- дугА - переключение в режим построения дуг.
- спосоБ создания дуги - задания способа построения дуг. Команда доступна в режиме построения дуг. При вызове команды предлагается выбрать один из способов: "по касаТельной" или "по трем точкаМ".
- Отмена - отменяет последний построенный участок.
- Замкнуть - замыкает контур и завершает построение сварного шва. Команда доступна если построены хотя бы 2 участка.
Для завершения построения сварного шва нажмите клавишу "Enter". Сварной шов будет построен.

4.2. Полилиния

Выберите полилинию. Сварной шов будет построен по контуру выбранной полилинии.

4.3. Магнит

Укажите начальную точку.
Последовательно ведите курсором магнит по контуру, останавливаясь на конечных точках (на конечных точках происходит фиксация полученного контура) или фиксируя контур самостоятельно, нажатием ЛКМ в нужном месте.
При необходимости воспользуйтесь командами контекстного меню:
- B - назад. Возвращает магнит на предыдущую зафиксированную точку.
- C - замкнуть. Замыкает контур и завершает построение сварного шва.
Для завершения построения сварного шва нажмите клавишу "Enter". Сварной шов будет построен.

Диалог редактирования

Диалог редактирования вызывается двойным нажатием ЛКМ на сварном шве.

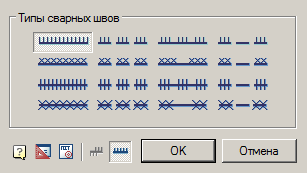

В диалоговом окне доступны 16 типов сварных швов. Каждому типу сварного шва соответствует кнопка с его изображением. Чтобы выбрать нужный тип шва, нужно нажать соответствующую кнопку.

Кнопка "Сторона штриховки" - позволяет изменить направление штриховки.

Кнопка "Отображать линию сварки" - управляет отображением линии сварки.

Свойства

Тип сварного шва - выпадающий список выбора типа сварного шва. В зависимости от выбранного типа будет меняться состав нижеследующих параметров.

Высота малой засечки - параметр устанавливает высоту малой засечки.

Высота малого креста - параметр устанавливает высоту малого креста.

Полувысота большой засечки - параметр устанавливает полувысоту большой засечки.

Полувысота большого креста - параметр устанавливает полувысоту большого креста.

Шаг засечки - параметр устанавливает шаг между засечками.

Шаг малых крестов - параметр устанавливает шаг между малыми крестами.

Шаг больших крестов - параметр устанавливает шаг между большими крестами.

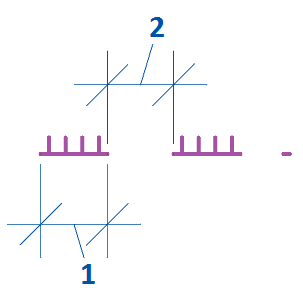

Длина серии - параметр устанавливает длину серии (1).

Длина пробела - параметр устанавливает длину пробела (2).

Интервал между сериями - параметр устанавливает интервал между сериями (3).

Толщина базовой линии - параметр устанавливает толщину базовой линии. Малые засечки и кресты отступают от линии сварки, большие - растягиваются.

Отображать линию сварки - параметр управляет отображением линии сварки.

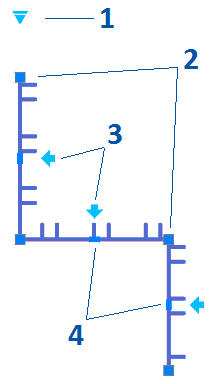

Ручки

1. Выпадающая ручка типа сварного шва. Позволяет изменить тип сварного шва.

2. Узловая ручка. Позволяет изменить расположение участка сварного шва.

3. Ручка отражения стороны штриховки. Изменяет направление штриховки.

4. Ручки "Добавить узел". Позволяют добавлять дополнительные узлы в сварной шов.
