Двухмерная графика объекта

Для отображения объекта на чертеже вводятся ортогональные виды. Виды различаются, помимо ориентации, еще по стилю отображения на обычные, виды с разрезом, упрощенные и виды с размерами. Виды с размерами являются системными и скрытыми. Их графика реализуется при вставке образмеренного вида из контекстного меню.

Локальная система координат в двухмерных видах задается с таким расчетом, что на фронтальном виде локальная ось абсцисс направлена строго вправо, ось ординат - вверх. На остальных видах направления координатных осей определяются проекционными зависимостями.

Параметрическое распознавание вида заключается в определении параметров и относительного положения (горизонтальность, вертикальность, параллельность, перпендикулярность) графических примитивов, а также их взаимодействия (точек пересечения, касания и т.д.). Кроме того, необходимо задать положение точки вставки детали (локального начала координат). Это необходимо для построения текстового описания вида (параметризация графики).

Рекомендации к построению двухмерных видов.

• Использовать объектную привязку к концам отрезков и пересечениям.
• Использовать полярное отслеживание или ортогональность.
• Скругления и касательные дуги должны быть образмерены.
• Использовать вспомогательную геометрию, облегчающую распознавание (окружности в центрах касательных дуг, линии горизонтального и вертикального отношения узлов).
• Размеры следует наносить таким образом, чтобы их трактовка была однозначной.
• Иногда, при создании сложной графики, применяют разбиение вида по частям. И впоследствии устанавливают параметр нулевого расстояния между частями.

Следует помнить, что цель распознавания - определение положения всех примитивов относительно точки вставки. От нее начинается определение параметров и отсчет размеров.

Требования к оформлению графики изложены в соответствующих рекомендациях.

Для того чтобы двухмерная графика была параметрически управляемой, на размерах вместо номинала выставляются соответствующие геометрические параметры детали. Кроме того, некоторые параметры относятся к самой графике.

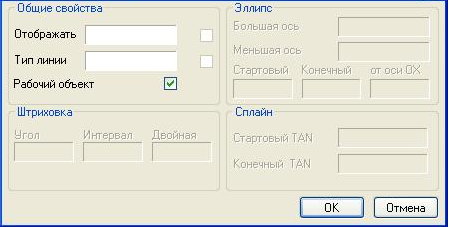

Общие свойства: «Отображать» - логическое выражение или переменная, определяющая, отрисовывать или нет данный примитив.

Тип линии:

• 0 - основная.
• 2 - тонкая.
• 4 - штриховая.

Флажок «Рабочий объект» - объект участвует в распознавании, но в итоговую графику не включается. Это вспомогательные построения.

Параметры штриховки - угол наклона, шаг штриховки и признак двойной штриховки (логическое условие)

Параметры эллипса - большая полуось (параметр размера полуоси в направлении локальной для эллипса оси Ох), меньшая полуось (тоже в направлении оси Оу). Стартовый и конечный углы эллипса - если отрисовывается не весь эллипс, а только эллиптическая дуга. Угол наклона относительно оси ОХ - это угол, на который поворачивается локальная система координат эллипса относительно системы координат вида объекта.

Параметры сплайна - стартовый угол касания и конечный угол касания. Все точки сплайна при этом должны быть образмерены.

Если при вставке вида контур штриховки не следует предполагаемым границам, то создается замкнутая полилиния, на которую устанавливается параметр - контур штриховки.

Иногда также возникает необходимость установить принудительно контур подавления для детали (если автоматически создаваемый контур не соответствует требованиям, предъявляемым к детали). В этом случае, аналогично, на замкнутую полилинию устанавливается параметр контур подавления.

Создание образмеренных видов стандартных деталей

Для создания образмеренных видов стандартных деталей используется та же графика, что и для распознавания основного вида.

В графику образмеренного следует включать только те элементы, которые необходимы.

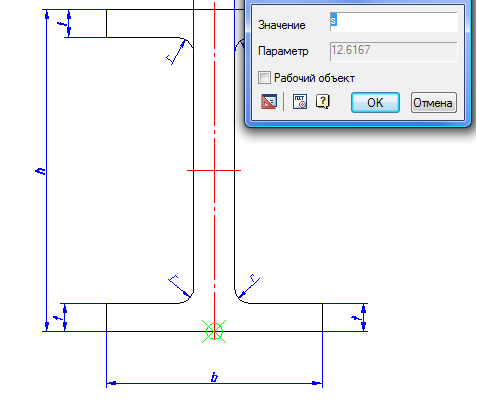

Для того чтобы размеры понимались при распознавании как конструктивные объекты, с них необходимо снять флажок Рабочий объект с помощью инструмента "Установить параметр".

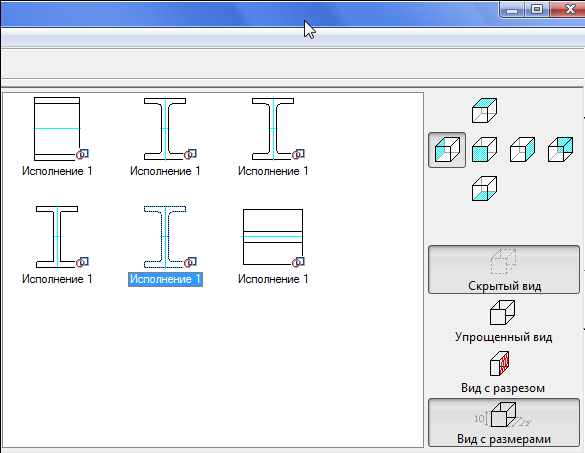

Далее нужно создать вид в необходимом исполнении объекта и задать для него свойства Скрытый вид и Вид с размерами.

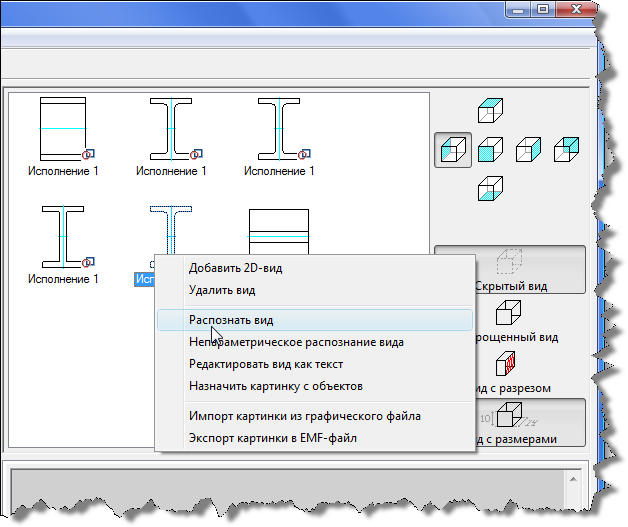

После этого в контекстном меню вида выбрать "Распознать вид".

Указать графику на чертеже и подтвердить выбор. Сохранить объект.

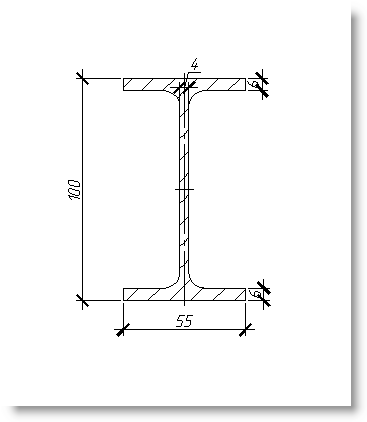

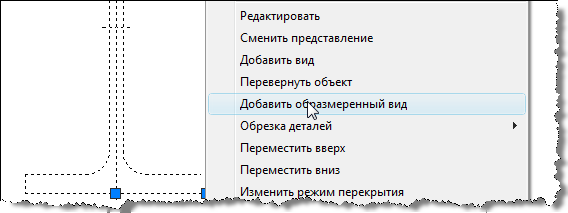

Для тестирования образмеренного вида нужно вставить объект на чертеж с тем направлением вида, для которого был создан вид с размерами. В контекстном меню этого вида выбрать опцию "Добавить образмеренный вид".

Указать точку вставки образмеренного вида на чертеже.

Примечание:

Образмеренные виды вставляются на чертеж с текущим размерным стилем и масштабом символов.
