IFC обозреватель

ВАЖНО!

Команда работает под платформами поддерживающими Microsoft .NET Framework 4.0 и выше.

Функциональная панель: IFC.

Инструмент просмотра файлов IFC (Industry Foundation Classes). IFC используется как формат для информационной модели здания BIM (Building Information Modeling).

Импорт модели

1. Запустите команду импорта:

   • Кнопка "Импорт" в главном меню функциональной панели "IFC".
   • Кнопка "Импорт" в дереве элементов.
   • Командная строка: IFCVIEW3D.

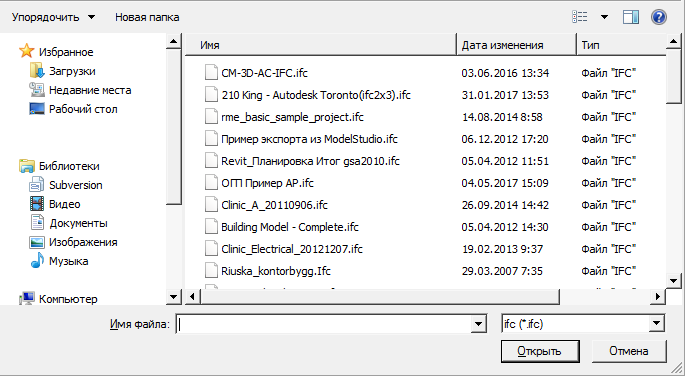

2. Выберите файл IFC и подтвердите выбор.



   Начнется анализ и импорт файла в среду Autocad. Время загрузки зависит от мощности компьютера и сложности файла.

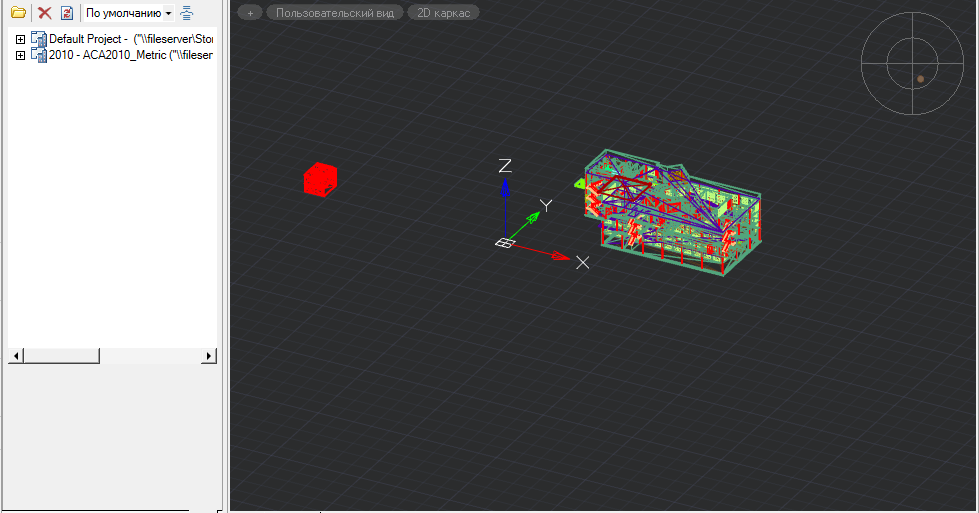

3. После импорта будет доступно дерево элементов, объединенное в один проект. Станут доступными дополнительные команды. При последовательном импорте нескольких моделей, в дереве будет отображаться несколько проектов.



Просмотр модели

Просмотр модели осуществляется с помощью дерева элементов.

При выделении узла дерева (объекта), отображаются его атрибуты на функциональной панели "IFC свойства". У каждого типа объекта свой состав атрибутов.

Каждый тип объекта располагается на своем слое и имеет свой цвет. Слой и цвет для объектов настраивается в настройках оформления.

Наименование объектов берется из свойств Name и LongName. Если у объекта нет параметров Name или LongName, то наименование будет составляется из IfcType и IfcId и отображаться серым курсивом.

Управление объектами осуществляется с помощью команд меню.

Поворот модели осуществляется стандартными средствами Autocad.

Трансформация модели IFC

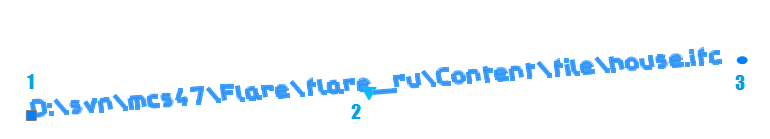

После импорта модели на чертеже появляется дополнительный специальный объект "Проект IFC" для отображения пути к файлу IFC, свойств корневого узла проекта и трансформации модели на чертеже за "ручки".

1. Ручка перетаскивания в плоскости XY.

2. Ручка выбора масштаба.

3. Ручка поворота.

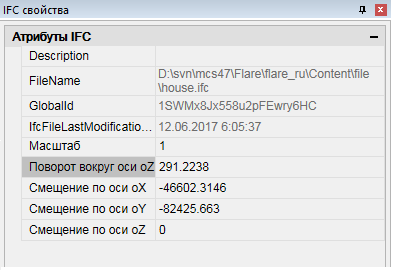

Трансформировать модель IFC можно также через панель свойств IFC. Для это нужно выделить корневой узел модели на панели «IFC» и переключиться на панель «IFC свойства». На этой панель есть возможность задавать смещение модели по оси oZ.

Параметры трансформированной модели вместе настроенными видимостью и цветом объектов IFC можно импортировать с помощью кнопки "Экспорт информационной модели", а затем импортировать в другой чертеж с помощью кнопки "Импорт информационной модели", расположенных на панели "IFC".

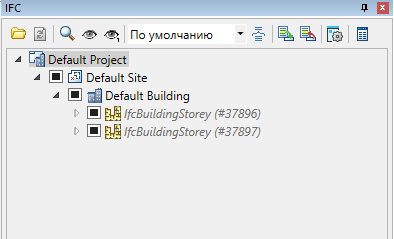

Главное меню функциональной панели

В зависимости от выбранного элемента в дереве, становятся доступны команды:

• Импорт - команда открывает диалог выбора файла для импорта.
• Удалить - команда удаляет выбранный элемент и всех его потомков из модели.
• Обновить IFC - команда обновляет дерево модели.
• Выпадающий список выбора группировки.
• Группировка - команда открывает диалог "Группировка" для настройки группировки объектов в дереве элементов.
• Импорт информационной модели - импортирует из JSON файла информационную модель объекта (положение, поворот, масштаб, видимость, цвета и т.д.).
• Экспорт информационной модели - экспортирует в JSON файл информационную модель объекта (положение, поворот, масштаб, видимость, цвета и т.д.).
• Показать/скрыть в модели - команда управляет отображением выбранного элемента и всех его потомков. Управлять отображением можно также с помощью переключателя слева от названия элемента.
• Показать/скрыть только это - команда переключает отображение между выбранным элементом и элементами того же родителя.
• Показать на чертеже - команда фокусирует и выделяет объект на чертеже (в пространстве модели).
• Настройки - команда открывает диалог "Настройки импорта IFC".
• IFC свойства - открывает функциональную панель "IFC свойства".

ПРИМЕЧАНИЕ

Команды контекстного меню дерева элементов дублируют команды главного меню функциональной панели.

Группировка

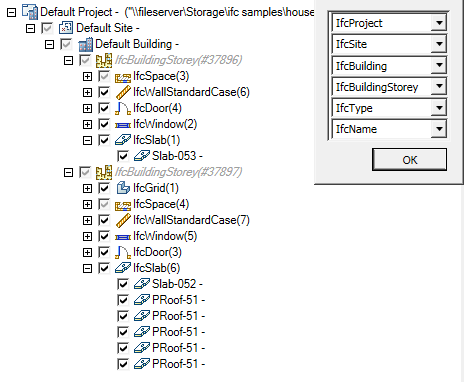

По умолчанию элементы в дереве группируются в последовательности: Проект - Участок - Здание - Этаж - Тип объекта - Объект.

Есть возможность выбрать другой способ группировки (из списка выбора группировки) или назначить пользовательскую.

Стандартные группировки: По умолчанию, Тип, Этаж, Слой.

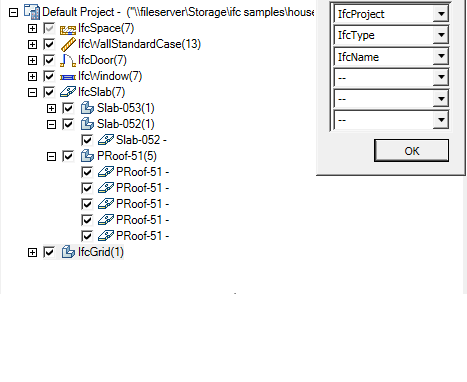

Для того чтобы посмотреть состав группировки, выберите необходимую группировку и нажмите кнопку Группировка. В диалоге "Группировка", в полях, будут отображены параметры выбранной группировки. Для создания пользовательской группировки измените состав полей и нажмите кнопку "OK".

По умолчанию	Пользовательская

ПРИМЕЧАНИЕ

При создании пользовательской группировки элементы дополнительно группируются по заголовку наименования. Заголовком наименования считается текст наименования от первого символа и до первого пробела ( или конца строки).
