Дверь

Главное меню: СПДС - Архитектура >Дверь.

Лента: СПДС - Архитектура >Дверь.

Панель инструментов:  СПДС Архитектура > Дверь.

Командная строка: SPDOORADD.

База элементов: Архитектура - Двери

Построение из базы

Вызывая построение двери из базы элементов, можно выбрать различные конфигурации объекта, свойства которых будут отличаться.

Порядок вставки

1. Вызовите команду "Дверь" или выберите из базы.

2. Наведитесь на стену, на которой будет установлена дверь. Дверь автоматически привяжется к стене.

3. Настройте свойства с помощью команды контекстного меню "Свойства". Вид диалога зависит от выбранной конфигурации двери.

4. С помощью клавиши "Tab" или команды контекстного меню "РАзмер" выберите режим установки двери.

5. Установите дверь в соответствии с режимом.

6. Установите другие двери в соответствии с п.2 -п.5, либо завершите установку дверей на клавишу "Esc".

Команды контекстного меню

"Базовая точка" - позволяет изменить положение базовой точки двери. Выбрав команду в контекстном меню, необходимо указать новое положение базовой точки. Расстояние при вставке объекта рассчитывается до базовой точки.

Базовая точка по умолчанию	Базовая точка смещена левее

"отразить ГОризонтально" - разворачивает объект по горизонтали.

По умолчанию	Отражена по горизонтали

"отразить ВЕртикально" - разворачивает объект по вертикали.

По умолчанию	Отражена по горизонтали

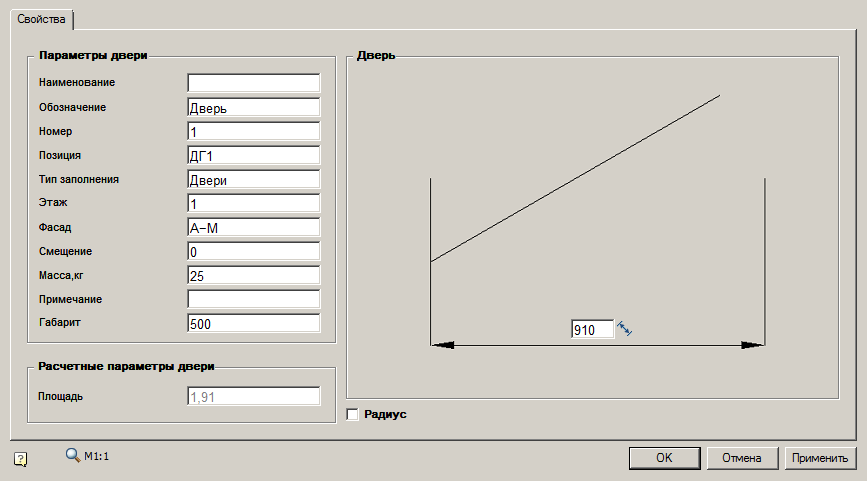

"Свойства" - открывает диалог редактирования двери, где можно задать ширину двери. Вид диалога зависит от выбранной конфигурации двери.

"АНалог" - позволяет скопировать свойства создаваемой двери с уже существующей двери. После вызова команды необходимо указать дверь, свойства которой необходимо скопировать.

"Привязать" - позволяет привязывать дверь к стене. После вызова команду необходимо указать стену привязки.

"Отвязать" - позволяет отвязать дверь от стены и построить независимый объект.

"РАзмер" - позволяет настроить режим вставки двери. Команда вызывается клавишей "Tab".

• Свободная вставка. Дверь строится по нажатию ЛКМ.



• Размер от начала стены. Подсвечивается красным цветом. При вводе расстояния с клавиатуры появляется диалоговое окно ввода. По нажатию на "Enter" или кнопку "OK" дверь строится.



• Размер от конца стены. Подсвечивается красным цветом. При вводе расстояния с клавиатуры появляется диалоговое окно ввода. По нажатию на "Enter" или кнопку "OK" дверь строится.



• Расстояние от точки отчета. Режим доступен при указании точки отчета. Подсвечивается красным цветом. При вводе расстояния с клавиатуры появляется диалоговое окно ввода. По нажатию на "Enter" или кнопку "OK" дверь строится.



• Расстояние от точки отчета до краев двери. Режим доступен при указании точки отчета. Подсвечивается красным цветом. При вводе расстояния с клавиатуры появляется диалоговое окно ввода двух расстояний. По нажатию на "Enter" или кнопку "OK" дверь строится.



"оТсчет" - позволяет задать точку отсчета для точного позиционирования двери.

Ширина - позволяет задать ширину двери, указав ее на чертеже.

Задаем	Получаем

Ручки

Свойства

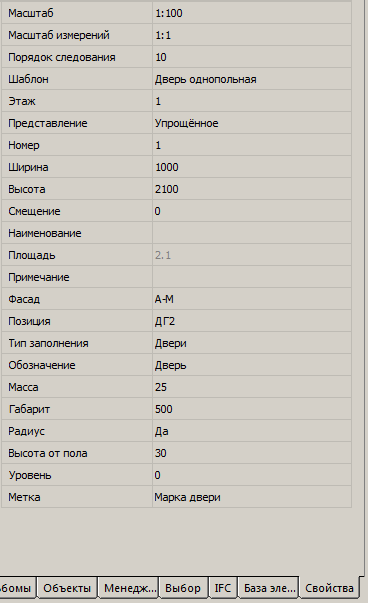

Функциональная панель свойства позволяет редактировать все необходимые параметры двери.

Помимо основных свойств, присутствующих в диалоге редактирования двери, на вкладке "Свойства" присутствуют дополнительные параметры.

Представление - параметр управляет отображением двери.

Полное	Упрощенное

Метка - выбор метки двери. Установка метки двери необходима для последующего внесения двери в ведомости.
