Контекстное меню поля ввода

В полях ввода элементов оформления доступно контекстное меню, позволяющее вставить определенные значения или объекты.

Рассмотрим частовстречающиеся команды контекстного меню:

• "История" - вызов последних введенных значений.

• "Часто используемые" - вызов наиболее часто используемых значений. Настраивается пользователем. Набрав нужный текст, можно добавить его в список часто используемых, для последующего быстрого обращения к нему.

• "Шаблоны" - запись шаблонов вставки. Аналогично команде "Часто используемые", только добавить новую запись можно если текст содержит ссылку на объект. При вызове шаблона запрашивается объект на чертеже.

• "Добавить строку" - команда добавляет дополнительное поле ввода.

• "Удалить строку" - команда удаляет поле ввода.

• "Верхний индекс" - вставка верхнего индекса (комбинация Ctrl+Вверх).

• "Нижний индекс" - вставка нижнего индекса (комбинация Ctrl+Вниз).

• "Вставить дробь" - вставка дроби.

• "Взять с чертежа" - команда позволяет взять данные с чертежа и из свойств объектов. При вызове этой команды появляется панель "Выбор значения", содержащая следующие команды:



  • Измерить расстояние (Z) - взять с чертежа линейный или диаметральный геометрический размер. Команда может быть вызвана нажатием клавиши Z.В результате вставится текст.

  • Измерить угол (Х) - взять с чертежа угловой размер. Команда может быть вызвана нажатием клавиши Х.В результате вставится текст.

  • Вычислить периметр или длину траектории (С) - взять с чертежа значение периметра замкнутой линии или длину ломанной. Команда может быть вызвана нажатием клавиши С.В результате вставится текст.

  • Вычислить площадь (V) - взять на чертеже значение площади замкнутого контура. Команда может быть вызвана нажатием клавиши V.В результате вставится текст.

  • Составная площадь(Shift+V) - взять на чертеже значение нескольких площадей замкнутого контура. В результате вставится текст.

  • Взять из свойства (В) - команда позволяет взять значения параметров с объекта чертежа. Вставляется с сохранением динамической связи с объектом. В результате вставится объект, имеющий свое контекстное меню (см. ниже). При изменении параметра детали изменяется строка в поле ввода.



    Примечание:

    Для вставки статического текста удерживайте Ctrl во время выбора параметра.

  • Взять текст с объекта (N) - взять текст с чертежа. В результате вставится текст.

  • Калькулятор (M) - Вычислить числовое значение с помощью встроенного калькулятора СПДС GraphiCS 2020. В результате вставится текст.

  • Записная книжка (,) - вставить текстовую информацию из записной книжки. В результате вставится текст.

• "Внедрить объект ..." - позволяет вставить в текст графические объекты СПДС GraphiCS 2020 (обозначений шероховатости, стандартных деталей и т.д.). Для внедрения необходимо вызвать команду и указать объект внедрения. В результате вставится объект с сохранением динамической связи, имеющий свое контекстное меню (см. ниже).

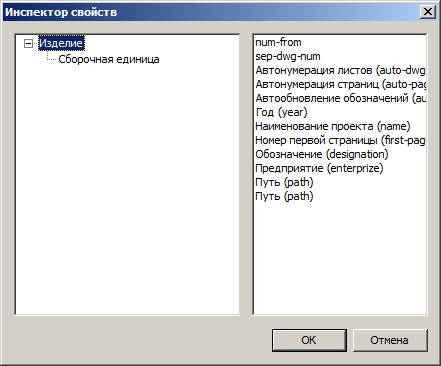

• "Вставить свойство проекта ..." - позволяет вставить свойства проекта. После вызова команды в диалоге "Инспектор свойств" необходимо выбрать свойство. В результате вставится объект с сохранением динамической связи, имеющий свое контекстное меню (см. ниже).



• "Создать гиперссылку ..." - позволяет создать гиперссылку на файл, находящийся в месте установки СПДС GraphiCS или страницу в сети Интернет. При вызове команды откроется диалог "Гиперссылка", где необходимо указать видимый текст и адрес. В результате вставится объект, имеющий свое контекстное меню (см. ниже). Ссылка будет видна в подсказке при наведении на объект.

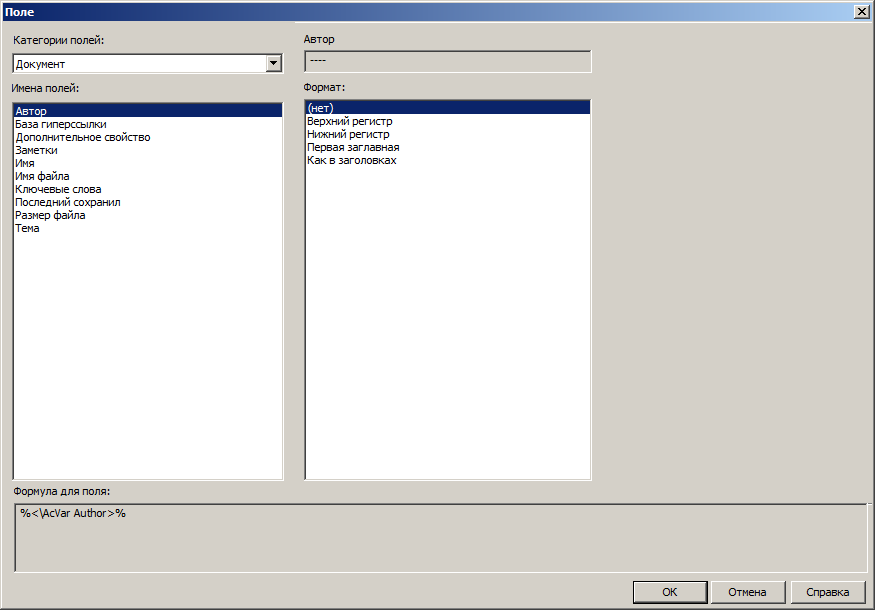

• "Вставить поле ..." - позволяет вставить свойства чертежа. После вызова команды в диалоге "Поле" необходимо выбрать свойство. В результате вставится объект с сохранением динамической связи, имеющий свое контекстное меню (см. ниже).



• "Символы" - вставка специальных символов



• "Отменить" - отмена последней команды (комбинация Ctrl+Z).

• "Вырезать" (комбинация Ctrl+Х).Вырезать в буфер обмена

• "Копировать" (комбинация Ctrl+С) Копировать в буфер обмена.

• "Вставить" (комбинация Ctrl+V) - вставить из буфера обмена.

• "Удалить" - удалить значения в поле ввода.

• "Выделить все" - выделить значения поля ввода.

Кроме частовстречающихся команд контекстного меню полей ввода существуют также индивидуальные команды, принадлежащие определенным полям. Действие данных команд описано в соответствующих разделах справочного руководства.

Контекстное меню объектов поля ввода

Свойство с чертежа

• Обновить - обновляет значение свойства.
• Изменить формулу... - открывает диалог "Формула" в котором можно задать формулу расчета (см. ниже). Свойство с чертежа должно быть числовым.
• Показать объект - показывает объект с которого было взято свойство.
• Преобразовать в текст - преобразует объект в текст.
• Удалить - удаляет объект.

Свойство проекта

• Обновить - обновляет значение свойства.
• Изменить формулу... - открывает диалог "Формула" в котором можно задать формулу расчета (см. ниже).
• Показать объект - команда для этого объекта не работает.
• Преобразовать в текст - преобразует объект в текст.
• Удалить - удаляет объект.

Внедренный объект

• Редактировать объект... - вызывает на редактирование объект. Команда доступна только для параметрических объектов.
• Вписать в строку - масштабирует объект по высоте строки.
• Извлечь... - извлекает копию объекта для вставки на чертеже. Команда доступна только для параметрических объектов.
• По верхнему краю - выравнивает объект по верхнему краю.
• По центру - выравнивает объект по центру.
• По нижнему краю - выравнивает объект по нижнему краю.
• Удалить - удаляет объект.

Гипперссылка

• Перейти - переходит по ссылке.
• Изменить ссылку... - открывает диалог "Гиперссылка" для редактирования.
• Преобразовать в текст - преобразует объект в текст.
• Удалить - удаляет объект.

Поле

• Обновить - обновляет значение поля.
• Редактировать поле... - открывает диалог "Поле" для редактирования.
• Изменить формулу... - команда для этого объекта не работает.
• Показать объект - команда для этого объекта не работает.
• Преобразовать в текст - преобразует объект в текст.
• Удалить - удаляет объект.

Диалог "Формула"

При задании формулы обязательно должен присутствовать символ "#", обозначающий значение свойства.

Доступные операторы:

Оператор	Описание
+	Сложение
-	Вычитание
%	Модуль с плавающей точкой
*	Умножение
/	Деление
^	Возведение в степень
()	Круглые скобки
.	Десятичный разделитель

Доступные функции:

Назначение	Синтаксис
Косинус	cos (выражение)
Синус	sin (выражение)
Касательная	tan (выражение)
Арккосинус	acos (выражение)
Арксинус	asin (выражение)
Арктангенс	atan (выражение)
Гиперболический косинус	cosh (выражение)
Гиперболический синус	sinh (выражение)
Гиперболический тангенс	tanh (выражение)
Гиперболический арккосинус	acosh (выражение)
Гиперболический арксинус	asinh (выражение)
Гиперболический арктангенс	atanh (выражение)
Квадратный корень	sqrt (выражение)
Сигнум-функция (-1, 0, 1)	sign (выражение)
Округление до ближайшего целого числа	round (выражение)
Усечение десятичной дроби	trunc (выражение)
Округление в меньшую сторону	floor (выражение)
Округление в большую сторону	ceil (выражение)
Абсолютная величина	abs (выражение)
Наибольший элемент в последовательности	max (выражение 1; выражение 2)
Наименьший элемент в последовательности	min (выражение 1; выражение 2)
Градусы в радианы	d2r (выражение)
Радианы в градусы	r2d (выражение)
Логарифм, основание е	ln (выражение)
Логарифм, основание 10	log (выражение)
Степень, основание е	exp (выражение)
Степень, основание 10	exp10 (выражение)
Степенная функция	pow (выражение 1; выражение 2)
Случайное десятичное, 0-1	Случайное
