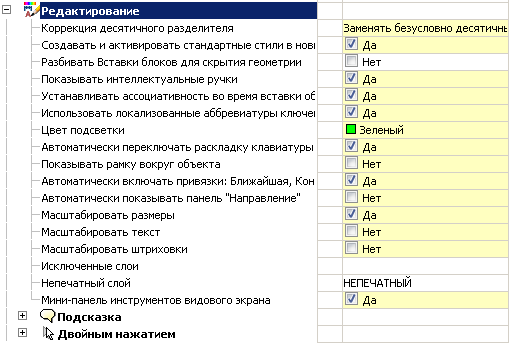

Редактирование

Коррекция десятичного разделителя

• Не корректировать - не производит никаких действий с разделителем

• Заменять безусловно десятичный разделитель точкой - автоматически заменяет разделитель на точку.

• Заменять десятичный разделитель символом из настроек системы - в этом случае разделитель будет заменяться на символ, установленный в настройках системы.

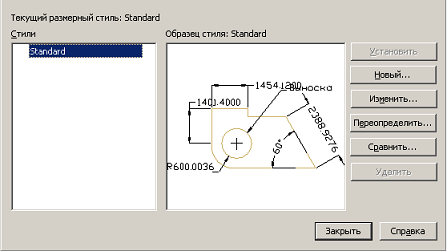

Создавать и активировать стандартные стили в новых документах

Управление созданием стандартных стилей. По умолчанию выставлено значение параметра "Да". Задание значения "Нет" позволяет создавать новые документы без предустановленных стандартных размерных стилей.

Да	Нет

Разбивать Вставки блоков для скрытия геометрии

Да - при перекрытии объектами СПДС GraphiCS блоки Autocad разбиваются.

Нет - при перекрытии объектами СПДС GraphiCS блоки Autocad маскируются с помощью команды wipeout.

Показывать интеллектуальные ручки

При включении этой функции на объектах отображаются дополнительные ручки СПДС GraphiCS, например "Отразить", "Вставить линию-выноску" и т.д.

Устанавливать ассоциативность во время вставки объектов

По умолчанию настройка включена. При выключении привязка вставляемых объектов к примитивам неактивна.

Пример с размерами. Если настройка включена, тогда, при установке размеров на линии, размер будет связан ассоциативно с линией. При изменении линии изменится размер.

Если настройка будет выключена, изменится только линия.

Использовать локализованные аббревиатуры ключевых слов команд

Влияет на отображение ключевых слов и их горячие клавишы.

Пример:

Запустим команду sppladd (Добавить линию-выноску) и укажем точку на объекте.

В командной строке будут предложены дополнительные ключевые слова.

При включенном параметре горячие клавишы будут на русском языке:

[Назад/нИчего/Стрелка/Точка/Открытая стрелка/Полустрелка/База]

При выключенном параметре горячие клавишы будут на английском языке:

[назад U/ничего N/стрелка A/точка P/открытая стрелка E/полустрекла H/база B]

Цвет подсветки

Цвет подсветки примитивов, когда требуется их указание. Например, подсветка линии при указании для простановки размера.

Автоматически переключать раскладку клавиатуры в локальный язык

При вызове диалогов с полями СПДС GraphiCS автоматически включается раскладка, установленная в настройках системы.

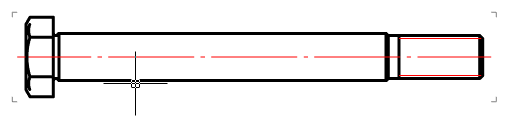

Показывать рамку вокруг объекта

Элемент управления показом габаритной рамки вокруг объектов СПДС GraphiCS и блоков Autocad.

При включении этой опции отключается масштабирование по Shift+ПКМ.

Автоматически включать привязки: Ближайшая, Конечная точка, Квадрант, Центр, Пересечение

Временно включает привязки при вставке объектов СПДС GraphiCS.

При выключенной опции возможна некорректная работа панели инструментов "Направление".

Автоматически показывать панель инструментов "Направление"

Элемент управления отображением панели инструментов "Направление", появляющейся при вставке объектов баз данных и ряде команд оформления чертежа.

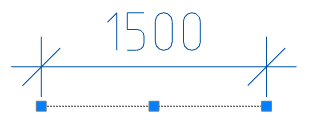

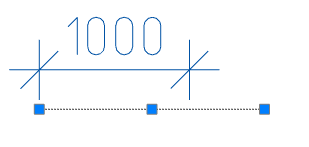

Масштабировать размеры

Значение "Да". Глобальный масштаб, заданный в "Размерных стилях" на вкладке "Размещение", заменяется на масштаб оформления.

Значение "Нет". Глобальный масштаб не заменяется.

Масштабировать текст

Применимо для вставляемого текста.

Значение "Да". При изменении масштаба оформления с помощью панели инструментов "Масштаб", пропорционально изменяется параметр "Высота" в диалоге "Формат текста" для многострочного текста и в командной строке для однострочного текста.

Значение "Нет". При изменении масштаба оформления с помощью панели инструментов "Масштаб", параметр "Высота" не изменяется.

В платформе Autocad сохраняется значение последней введенной высоты текста. При включенном параметре изменение масштаба оформления пропорционально изменяет сохраненное значение высоты. Новый текст будет с измененной высотой.

Пример: Начальные данные - высота текста 10, масштаб 1:1. Изменяем масштаб на 1:15. Высота нового текста будет 150.

Масштабировать штриховки

Применимо для новых штриховок.

Значение "Да". При изменении масштаба оформления с помощью панели инструментов "Масштаб", пропорционально изменяется параметр "Масштаб" в диалоге "Штриховка".

Значение "Нет". При изменении масштаба оформления с помощью панели инструментов "Масштаб", параметр "Масштаб" в диалоге "Штриховка" не изменяется.

В платформе Autocad сохраняется значение последней введенной высоты штриховки. При включенном параметре изменение масштаба оформления пропорционально изменяет сохраненное значение высоты. Новая штриховка будет с измененной высотой.

Пример: Начальные данные - высота штриховки 10, масштаб 1:1. Изменяем масштаб на 1:15. Высота новой штриховки будет 150.

Исключенные слои

Указывает слои Autocad, находящиеся на которых примитивы не будут перекрываться объектами СПДС GraphiCS.

При нажатии на троеточие, откроется диалог "Исключенные слои" для редактирования списка слоев.

Меню диалога позволяет добавить слой и ввести его вручную, удалить строку со слоем или выбрать слой из имеющихся на чертеже.

Непечатный слой

Указывает, на какой слой будут помещаться объекты СПДС GraphiCS, которые не будут попадать на печать.

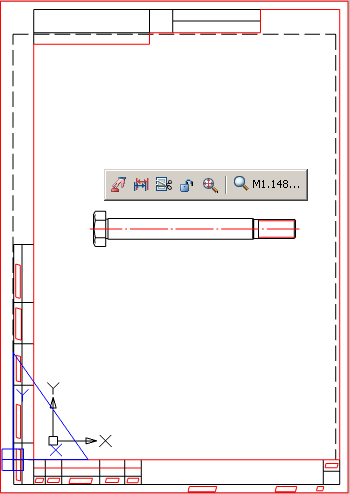

Мини-панель инструментов видового экрана

Элемент управления отображением панели инструментов СПДС GraphiCS, появляющейся при нажатии правой кнопки мыши внутри видового экрана.

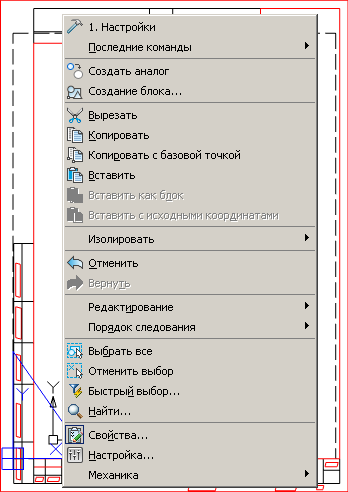

Если опция выключена, то при нажатии правой кнопки мыши внутри видового экрана Autocad будет вызываться стандартное меню Autocad.

Да	Нет

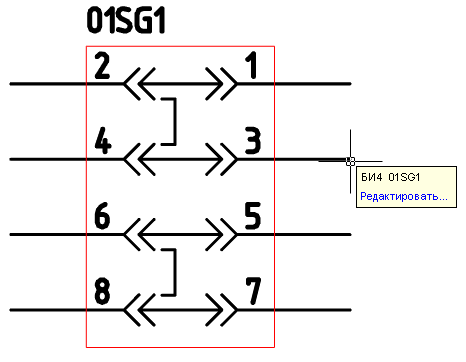

Подсказка

Показывать

Инструмент управления отображением расширенных подсказок (с гиперссылкой "Редактировать") для объектов СПДС GraphiCS и блоков Autocad.

Задержка перед появлением, мс

Инструмент управления скоростью появления всплывающих подсказок.

Время отображения, мс

Инструмент управления длительностью отображения всплывающих подсказок.

Двойным нажатием

Объекты СПДС GraphiCS

Устанавливает правило, при котором, дважды щелкнув левой кнопкой мыши по объекту СПДС GraphiCS, будет вызываться диалог редактирования этого объекта.

При выключенной опции будут вызваны свойства объекта.

Размеры, тексты, многострочные тексты

При включенной опции двойной щелчок левой кнопкой мыши на размере вызывает диалог редактирования СПДС GraphiCS.

При выключенной опции - свойства объекта Autocad или диалог редактирования Autocad.
