Заклепочное соединение
СПДС - Объекты из базы -
Заклепочное соединение.
СПДС - Объекты из базы - Заклепочное соединение.
Заклепочное соединение (на панели инструментов "СПДС Объекты из базы").
.
Основные правила
Инструмент предназначен для создания графического представления заклепочного соединения деталей.
Задание положения заклепочного соединения производится последовательным указанием двух точек его оси. Пересекаемые линии рассматриваются как границы деталей, соединяемых заклепкой.
Положение соединения можно перезадать из диалога, либо установить геометрию соединяемого пакета вручную.
Если включена опция "Автоматически показывать панель "Направление"", то указание размещения можно производить с помощью панели "Направление".

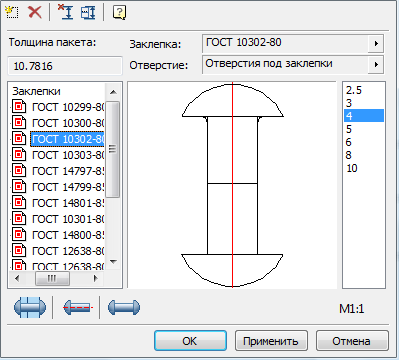

Опции команды
В верхней части диалога находятся кнопки:
Создать новый шаблон - добавляет в базу данных шаблон болтового соединения.
Удалить выбранный шаблон - удаляет из базы данных выбранный шаблон соединения.
Выбор точки вставки и длины соединения - запускает режим выбора положения и длины заклепочного соединения.
Установить пакет соединений вручную - запускает диалог "Установить расположение деталей".
Щелчком в поле Тип детали можно установить отображение отверстия или зазора между деталями.
По щелчку в поле Толщина можно установить вручную толщину детали (если автоматически найденное расстояние не соответствует проектируемому соединению).
В центре диалога изображается предпросмотр соединения с выбранными параметрами.
Ниже находятся поля выбора ГОСТа соединяющей заклепки и отверстия под заклепки.
Щелчком на кнопке > можно выбрать другие стандарты на заклепку или отверстие.
Предусмотрено два типа отверстий под заклепки:
- С параметрами, соответствующими ГОСТ 14802 (диаметр до 10 мм).
- С произвольными параметрами (значение диаметра не регламентировано объектом, определяется диаметром заклепки).
В левой части диалога находится Список шаблонов заклепочных соединений, присутствующих в базе
В нижней части диалога с помощью кнопок задается представление создаваемого соединения:
Тип отображения соединения.
Предусмотрено три типа отображения
- С местным разрезом - достраивается местный разрез и штриховка.
- Обычный - разрез без построения штриховки
- Скрытый - без разреза.
Вид соединения.
Предусмотрено создание соединений фронтального вида и вида сверху.
Тип замыкающей головки.
Определяет представление соединения. Предусмотрены следующие типы замыкающих головок:
- Полукруглая
- Потайная
- Нерасклепанная (замыкающая головка не строится)
- Плоская
В правой части диалога находится поле диаметра соединения:
Изменения диаметра сразу отображаются на предпросмотре.
При построении соединений можно выбрать необходимое значение масштаба нажатием на кнопку:
При нажатии на "ОК" в чертеже генерируется графика заклепки и вспомогательные построения.
