Быстрый выбор

Главное меню: СПДС - Редактирование - Быстрый выбор.

Лента: СПДС - Утилиты - Быстрый выбор.

Панель инструментов: Быстрый выбор (на панели инструментов "СПДС Редактирование").

Командная строка: SPQS.

С помощью инструмента "Быстрый выбор" осуществляется выбор вставленных в чертеж объектов СПДС GraphiCS 2020 по определенным условиям.

Порядок действий

1. Вызовите команду.

2. В диалоговом окне осуществите настройку условий поиска.

3. Подтвердите настройку на кнопку "OK". На чертеже будут выбраны объекты в соответствии с условиями поиска.

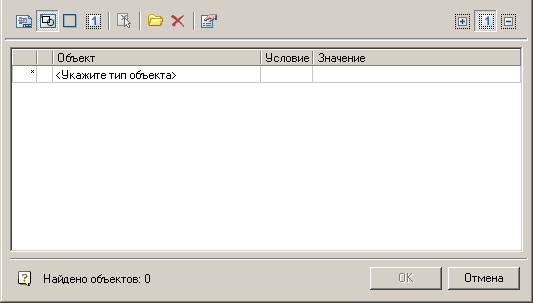

Диалоговое окно

Диалоговое окно состоит из панели инструментов и списка условий поиска. Слева внизу диалога отображается количество найденных объектов согласно заданным условиям поиска.

Панель инструментов

Выбор области поиска объектов. Выбор области поиска осуществляется c помощью режимов:
- Во всем документе - выбор объектов осуществляется в колонке списка условий "Объект", список объектов берется со всего чертежа;
- В текущем листе - выбор объектов осуществляется в колонке списка условий "Объект", список объектов берется с текущего листа;
- В прямоугольнике - выбор объектов осуществляется указанием прямоугольной области на чертеже, для переопределения области используется команда Указать на чертеже;
- В текущем наборе - выбор объектов осуществляется указанием набора объектов на чертеже, для переопределения набора объектов используется команда Указать на чертеже;
Выбор способа добавления найденных объектов. Выбор способа добавления осуществляется c помощью режимов:
- Результат установить в новый набор - соответствующие условиям поиска объекты будут выделены на чертеже, а со всех остальных объектов выделение будет снято;
- Результат добавить в текущий набор - найденные объекты будут добавлены к уже выделенным на чертеже объектам;
- Результат вычесть из текущего набора - с найденных объектов будет снято выделение, если они были выделены.
Параметры поиска. Открывает выпадающее меню:

Учитывать замороженные и скрытие слои - переключатель определяет, стоит ли вести поиск объектов на замороженных и скрытых слоях. По умолчанию не ищет.
Указать на чертеже. Команда позволяет переопределить набор объектов или прямоугольную область. Доступна для режимов "Искать в прямоугольнике" или "Искать в текущем наборе".
Шаблоны. Открывает выпадающее меню. С помощью набора инструментов, входящих в данную команду, можно производить выбор объектов по установленным ранее и сохраненным условиям:
- Сохранить шаблон.
  Открывает диалоговое окно, в котором вводится имя шаблона, после чего шаблон попадает в список шаблонов
- Удалить шаблон.
  Открывает диалоговое окно, в котором выбирается для удаления шаблон из списка, либо очищается весь список
- Список шаблонов.
  Список отображает все сохраненные шаблоны. Если список пустой, выводится надпись "(Пусто)"
Очистить список условий. Команда очищает список условий.

Список условий

Список условий состоит из трех основных колонок:

"Объект" - оботражает объекты и их параметры. Если выбрана область поиска "Во всем документе" или "В текущем листе" необходимо добавить объекты самостоятельно. В колонке "Объект" из раскрывающегося списка ячейки необходимо выбрать нужный тип объекта. Чтобы отказаться от выбора или убрать объект из таблицы, необходимо выбрать значение "-Нет объекта-".

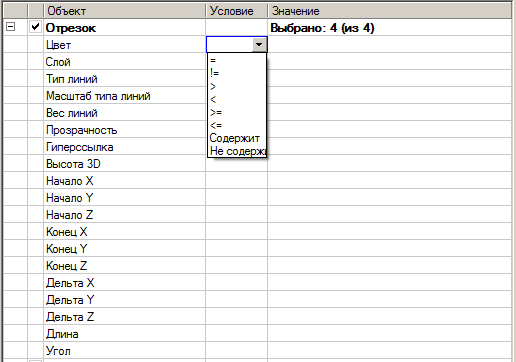

"Условие" - назначается оператор сравнения для параметров объектов. У каждого типа объектов есть свои параметры, на которые выставляются условия.

Возможные операторы:
- = - равно;
- != - не равно;
- <, > - меньше, больше;
- >=, <= - не меньше, не больше;
- Содержит - поиск подстроки. По этому условию отбираются все объекты, у которых значение параметра содержит подстроку, указанную в графе Значение.
- Не содержит - поиск подстроки. По этому условию отбираются все объекты, у которых значение параметра НЕ содержит подстроку, указанную в графе Значение.

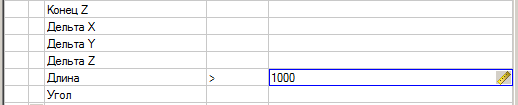

"Значение" - указывается значение, по которому будет осуществляться выбор. Значение может быть текстовым, числовым или выбираться из выпадающего списка.
