Мастер зависимостей

Создание зависимостей для взаимодействия с другими деталями происходит в интерактивном режиме.

Вызов "Мастера зависимостей" осуществляется через пункт главного меню Мастера объектов "Мастер - Мастер зависимостей".

Порядок действий

1. Вызовите команду.

2. Укажите точку вставки объекта и направление на чертеже. Настройте параметры и подтвердите.

3. Приложение выдаст информационное сообщение. Нажмите "ОК".

4. В браузере элементов выберите элемент для связи зависимостями.

5. Укажите точку вставки. Настройте параметры и подтвердите.

6. Приложение предложит добавить еще один объект. Нажмите "Нет".

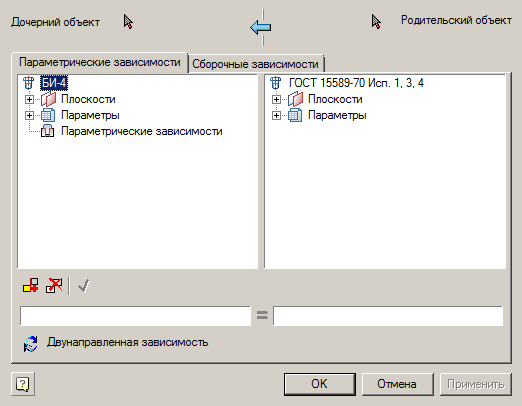

7. После добавления объектов появится диалоговое окно "Управление зависимостями".

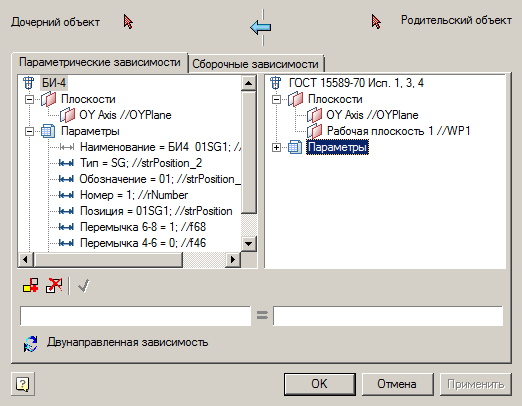

8. Настройте зависимости (см. команду "Управление зависимостями"). Нажмите "ОК".

9. Появится диалог "Обучение детали установке зависимостей". В диалоге настройте параметры объектов, к которым будет устанавливаться зависимость. Нажмите "Далее".

10. На вкладке "Итоговый скрипт" отображается создаваемый скрипт зависимостей. Нажмите "OK".

11. Скрипт зависимостей будет добавлен к общему скрипту.

12. Сохраните объект.
