Параметры

Раздел "Параметры" содержит 3 подраздела:

• Открытые. Параметры, доступные для связывания с параметрами других объектов и с таблицами.
• Закрытые. Параметры, используемые только внутри объекта.
• Табличные. Таблицы параметров.

Подраздел "Открытые"

Отображается таблица открытых (public) параметров вместе с их комментариями. Параметры задаются в скрипте.

Кроме этого, параметры отображаются в виде ветвей дерева.

Подраздел "Защищенные"

Содержит список защищенных (protected) параметров, которые тоже отображаются в виде таблицы и раскрывающегося списка ветвей в дереве объекта. Параметры задаются в скрипте.

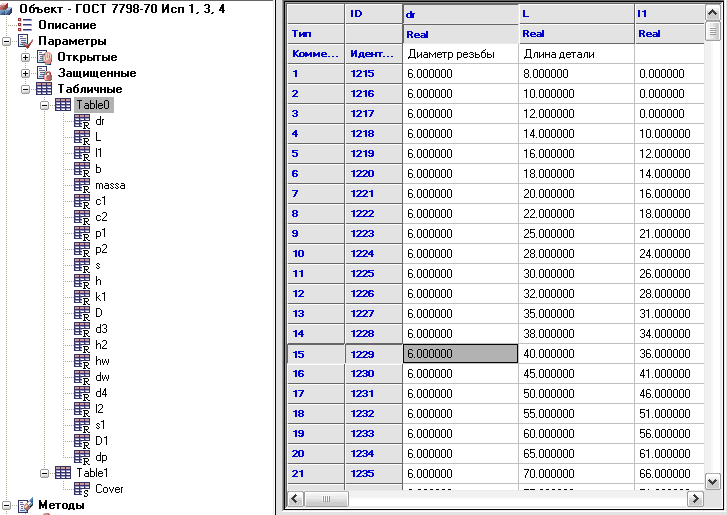

Подраздел "Табличные"

Включает в себя перечень таблиц детали.

Таблица и текущая колонка таблицы в рабочей области синхронизируются в зависимости от положения курсора в дереве объекта. Таблиц у объекта может быть несколько, при этом идентификация производится по имени таблицы.

Контекстное меню раздела:

• Добавить таблицу. Добавляет новую таблицу параметров.

• Добавить ссылку на таблицу - Выбрать таблицу .... Добавляет ссылку на таблицу из другого объекта. При вызове команды откроется браузер элементов для выбора объекта.

Контекстное меню таблицы:

• Удалить таблицу. Удаляет выбранную таблицу параметров.

• Установить индекс таблицы. Индекс используется при наличии нескольких таблиц.

• Использовать имя таблицы в качестве префикса к параметрам. Включает режим использования табличных параметров в скрипте в виде ссылок следующего вида: Имя_таблицы.Параметр. Обращение к названиям переменных производится с префиксом имени таблицы. Например, Table0.dr.

• Экспорт. Экспорт таблицы во внешний файл. Выбирается формат файла:

  • Excel (рекомендуется);
  • Текст ANSI;
  • Текст Unicode.

• Импорт. Импорт таблицы из файла. Выбирается формат файла:

  • Excel (рекомендуется);
  • Текст.

  Формат таблицы для импортирования из Excel:

  Название	name	L	massa
  Тип	String	integer	integer
  Комментарий	Обозначение	Длина	Масса
  ID	1	2	3
  1	РА 14-8	1360	0,3
  2	РА 20-8	1960	0,4

  Важно!

  Строки со значениями должны записываться без пропуска строк, не допускается оставлять пустые ячейки, образующие пробелы в таблице.

• Добавить параметр. Добавляет параметр в таблицу.

• Добавить строки. Добавляет строки в таблицу.

• Удалить строки. Удаляет выбранные строки из таблицы.

Контекстное меню параметра:

• Удалить параметр. Удаляет параметр из таблицы.

• Установить тип параметра. Устанавливает тип параметра:

  • Real (действительное число)
  • String (строковый параметр)
  • Integer (целое число)

Примечание:

Для переименования таблицы или табличного параметра необходимо выделить его и щелкнуть на его имени ЛКМ, либо нажать F2. Если название параметра изменилось, то автоматически будет запущен механизм поиска и замены в скрипте для того, чтобы новое имя параметра корректно обрабатывалось скриптом.
