Исполнения

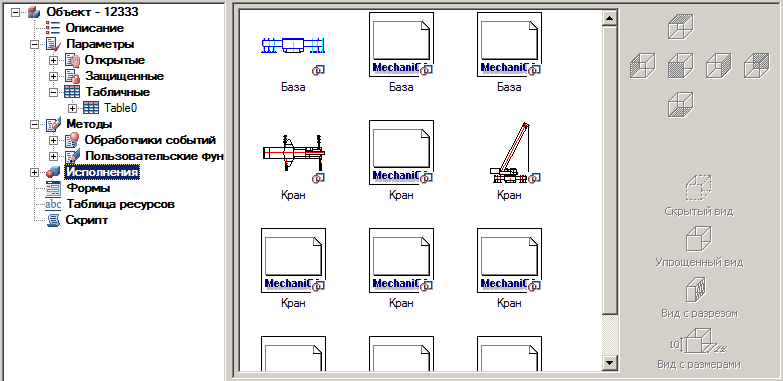

Раздел "Исполнения" включает перечень 2D и 3D исполнений.

В контекстном меню раздела "Исполнения" доступны команды:

• Добавить исполнение . Добавляет новое исполнение и создает новый вид.

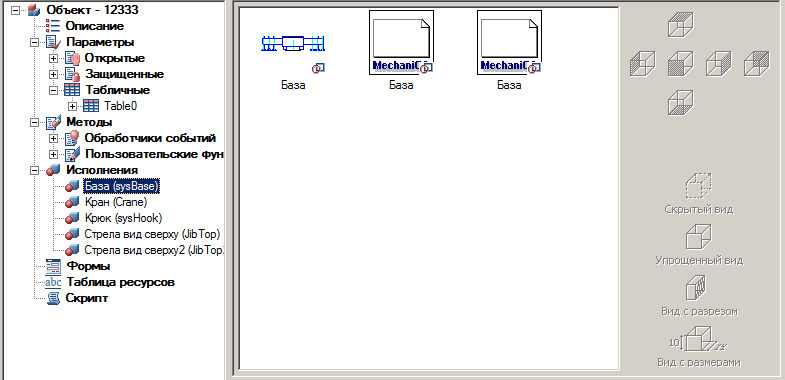

В контекстном меню исполнения доступны команды:

• Добавить исполнение . Добавляет новое исполнение и создает новый вид.

• Удалить исполнение . Удаляет исполнение. При удалении исполнения удаляются все виды данного исполнения.

• Добавить 2D-вид. Добавляет 2D-вид в исполнение.

• Изменить название исполнения. Служит для редактирования названия исполнения.

Каждое исполнение может содержать несколько видов, соответствующих различным проекциям объекта.

Для задания параметров вида необходимо выбрать его, и в правой части рабочей области установить ориентацию вида (Фронтальный, Слева, Сверху и т.д.) и тип вида (Упрощенный, С разрезом, С размерами и т.д.).

В контекстном меню вида доступны команды:

• Добавить 2D-вид. Добавляет 2D-вид в исполнение.

• Удалить вид. Команда удаляет вид.

• Параметрическое распознавание вида. Параметрическое распознавание графики Autocad.

• Непараметрическое распознавание вида. Простое непараметрическое задание графики, графика берется с объекта как есть.

• Редактировать вид как текст. Открывает окно текстового описания параметрического вида.

• Назначить картинку с объектов. Формирует картинку предварительного просмотра для выбранного вида из объектов Autocad.

• Импорт картинки из графического файла. Устанавливает для выбранного вида картинку предварительного просмотра из внешнего файла.

• Экспорт картинки в EMF-файл. Копирует картинку предварительного просмотра выбранного вида во внешний файл на диске в формат *.emf.
