Объект

Пункт меню Объект позволяет вести работу с объектами базы данных СПДС GraphiCS 2020.

Команды:

• Новый (Ctrl+N). Команда открывает диалог создания нового элемента базы (дублируется нажатием клавиш Ctrl+N или нажатием на иконку "Создать" на панели инструментов). После вызова этой команды открывается диалог "Новый объект".



  Для создания нового объекта необходимо указать:

  • Папку сохранения нового объекта.

  • Название объекта.

  • Комментарий к объекту (будет отображаться во всплывающей подсказке).

  • Задать способ создания нового объекта:

    • Создать пустой объект - будет создаваться объект без таблицы и исполнений, имеющий только скрипт, выбираемый из шаблона. Default template - пустой скрипт.



    • Создать копию прототипа - будет создаваться объект, целиком копируя объект-прототип (вместе со скриптом, таблицами, исполнениями и трехмерными моделями). С помощью кнопки "Выбрать прототип" можно выбрать объект-прототип для создания объекта.

    • Создать шаблон объекта - будет создаваться шаблон для объекта. Объект, для которого будет создаваться шаблон, выбирается из выпадающего списка.

• Открыть (Ctrl+O). Команда позволяет открыть на редактирование существующий объект (сочетание клавиш Ctrl+O или иконка "Открыть" на панели инструментов).

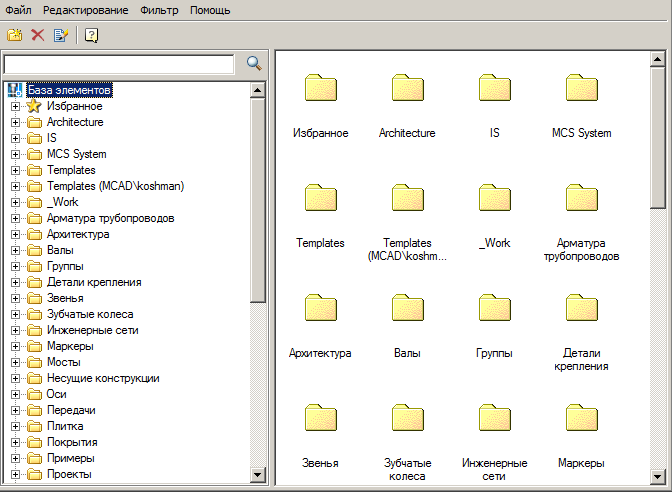

  После вызова команды появляется диалог "Выбор детали" позволяющий выбрать или найти деталь в текущей базе СПДС GraphiCS 2020.



• Сохранить (Ctrl+S). Сохранение внесенных изменений в текущий элемент базы (сочетание клавиш Ctrl+S или иконку "Сохранить" на панели инструментов).

• Экспорт. Команда позволяет экспортировать объект во внешний файл с расширением "*.mcd".

• Отправить по почте. Команда экспортирует объект и открывает черновик письма с прикрепленным экспортированным объектом. Если почта по умолчанию не настроена, появится соответствующее сообщение.



• Установить на объект картинку для предварительного просмотра. Команда позволяет задать картинку предпросмотра для объекта Autocad.

  После вызова команды необходимо выбрать объекты на чертеже и нажать клавишу "Enter" для подтверждения выбора. На основе выбранных объектов сформируется изображение.

• Импорт картинки из графического файла. Команда позволяет загрузить картинку предпросмотра для объекта Autocad из внешнего графического файла.

• Выход. Окончание работы с "Мастером объектов".

Примечание:

Так же в пункте меню "Объект" присутствует список недавно открытых объектов.
