Основные свойства

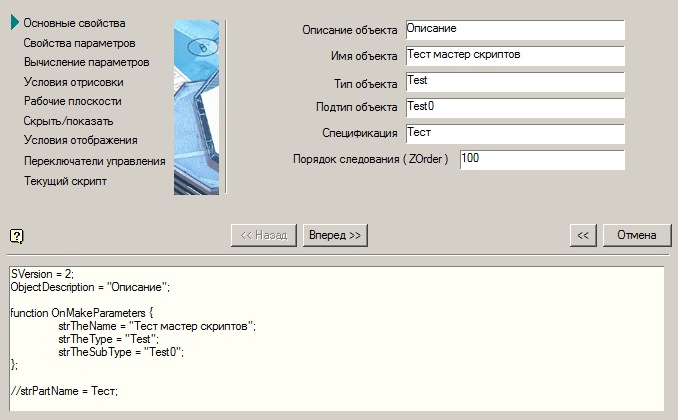

В данном шаге заполняются основные данные скрипта. Изменение параметров моментально отражается в скрипте в окне обзора.

Порядок действий:

1. Заполните основные параметры.

• Описание объекта (ObjectDescription). Это необязательный параметр, он описывает общее название объекта. Например, гайка, болт и т.п.

• Имя объекта (strTheName). Имя объекта отображается в шапке диалогового окна выбора параметров детали.

• Тип объекта (strTheType). Обязательный параметр, желательно заполнить его латинскими символами. Служит для идентификации объекта как принадлежащего к какой-либо группе. Например, StdArborParts - стандартные детали вала, StdJointParts - детали крепления.

• Подтип объекта (strTheSubType). Дополнительный параметр, желательно заполнить его латинскими символами. Определяет подтип конкретного ГОСТа. Например, если имя объекта - Nut (Гайка), то у простых гаек подтип будет Simple, у корончатых - Castle и т.п.

• Спецификация (strPartName). Строка описания детали для передачи в спецификацию. В этой строке можно использовать любые текстовые символы и ссылки на значения параметров. Ссылка на значение параметра записывается в фигурных скобках. Например: Свая {L} ГОСТ 19804.1-79

• Порядок следования (ZOrder). Определяет порядок перекрытия этого объекта и других объектов базы СПДС GraphiCS 2020, имеет значение 1…1000. Объект с более высоким уровнем перекрытия закрывает объекты с меньшими значениями уровня перекрытия.

Примечание:

Эти параметры задаются пользователем, исходя из его проекта взаимодействия объектов, и могут быть любыми. Жесткого списка нет, и они могут быть изменены в любой момент. Они будут использоваться только в скриптах для автоматического установления зависимостей (подробности - в описании скриптов).

Нажмите кнопку "Вперед >>".
