Свойства параметров

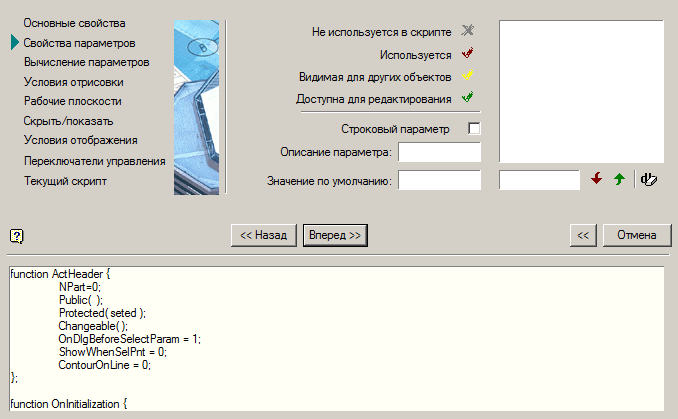

На этом шаге устанавливаются свойства и начальные значения для выбранных параметров всех распознанных видов.

Порядок действий:

1. Введите название параметра латинскими буквами в поле ввода/редактирования названия параметра.

   Важно!

   Имена параметров объекта не должны совпадать с именами команд Autocad (например, нельзя назначать параметру имя HATCH или LINE)



2. Нажмите кнопку "Добавить параметр". Параметр добавится в список параметров.



3. Установите доступность параметра.

   • Не используется в скрипте. Все параметры, заданные в таблице, автоматически становятся доступны для проведения операций над ними из программы во время вставки или редактирования объекта. Если переменная используется только в процессе создания графического изображения, то использовать ее в скрипте нет необходимости.

   • Используется. При необходимости отображать параметр в диалоге во время вставки.

   • Видимая для других объектов. Применяется для передачи параметров во время вставки и редактирования других объектов.

   • Доступна для редактирования. Доступна для изменения другими объектами в процессе редактирования. Переменная, имеющая такое свойство, будет подбирать из таблицы необходимые параметры и на основании полученного значения перестраивать модель детали.

4. Если параметр строковый, установите признак установив флажок "Строковый параметр".

5. Заполните описание параметра в поле "Описание параметра".

6. Заполните при необходимости значение по умолчанию в поле "Значение по умолчанию".

7. Произведите те же действия (п.1 - п.6) для других параметров.

8. Нажмите кнопку "Вперед >>".

Примечание:

Для удаления параметра из списка необходимо его выбрать и нажать на кнопку "Удалить параметр". Для переименования параметра необходимо: выбрать параметр, в поле ввода/редактирования названия параметра изменить название и нажать кнопку "Редактировать имя параметра".
