Вычисление параметров

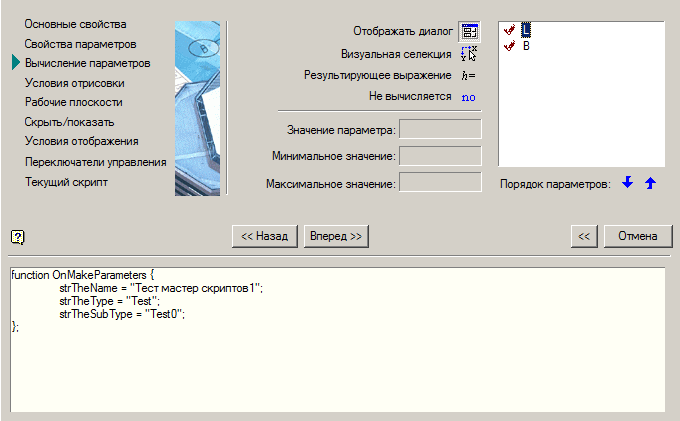

На этом шаге устанавливается способ выбора значений параметров, используемых в скрипте.

Порядок действий:

1. Настройте порядок параметров с помощью кнопок "Переместить параметр вниз" и "Переместить параметр вверх".

2. Для каждого параметра выберите тип вычисления:

   • Отображать диалог. Переменная, для которой установлен такой флаг, будет доступна для редактирования из диалога вставки детали.

   • Визуальная селекция. Обрабатывается при изменении положения курсора относительно точки вставки объекта по формулам, назначенным в поле "Значение параметра" в интервале "Минимальное значение" - "Максимальное значение".

   • Результирующее выражение. Вычисляется после вызова диалога и визуальной селекции как выражение, записанное в поле "Значение параметра" в интервале "Минимальное значение" - "Максимальное значение"..

   • Не вычислять значение параметра. Отключает режим вычисления выбранного параметра. Значение параметра будет оставаться равным значению по умолчанию.

3. Для типов "Визуальная селекция" и "Результирующее выражение" заполните поля "Значение параметра", "Минимальное значение" и "Максимальное значение".

   Значение в этих полях может быть задано числом или выражено как функция от других параметров ( можно использовать алгебраические и тригонометрические функции, логические выражения. См. раздел Установка параметра).

   В контекстном меню доступен выбор нужных параметров или встроенных габаритных параметров rXcoord и rYcoord.

   rXcoord - расстояние от точки вставки до курсора, измеряемое вдоль вектора вставки объекта (локальной оси Х объекта).

   rYcoord - расстояние, измеряемое в перпендикулярном направлении (вдоль локальной оси Y объекта).



   Важно!

   При использовании числовых не табличных параметров обязательно следует указать минимальные и максимальные значения!

4. Нажмите кнопку "Вперед >>".
