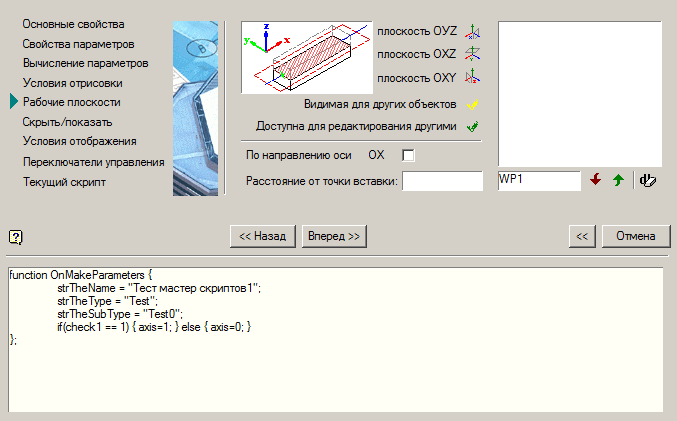

Описание рабочих плоскостей

Этот шаг служит для создания дополнительных рабочих плоскостей. Рабочие плоскости используются при наложении геометрических зависимостей между объектами библиотеки компонентов.

Рабочие плоскости как в AutoCAD, так и в Inventor определяют положение детали в момент вставки и редактирования.

Порядок действий:

1. Введите название плоскости латинскими буквами в поле ввода/редактирования названия плоскости.

   Важно!

   Имена плоскостей объекта не должны совпадать с именами команд Autocad (например, нельзя назначать параметру имя HATCH или LINE)



2. Нажмите кнопку "Добавить плоскость". Плоскость добавится в список плоскостей.



3. Установите ориентацию плоскости.

   • Создание плоскости в параллельной плоскости OYZ.

   • Создание плоскости в параллельной плоскости OXZ.

   • Создание плоскости в параллельной плоскости OXY.

4. Установите доступ к плоскости.

   • Видимая для других объектов. Применяется для передачи параметров во время вставки и редактирования других объектов.

   • Доступна для редактирования другими. Доступна для изменения другими объектами в процессе редактирования. Плоскость, имеющая такое свойство, будет подбирать из таблицы необходимые параметры и на основании полученного значения перестраивать модель детали.

5. Установите при необходимости флажок "По направлению оси" (OX,OY,OZ в зависимости от ориентации). Направление нормали оси.

6. Заполните при необходимости значение в поле "Расстояние от точки вставки". Расстояние от точки вставки до плоскости.

7. Произведите те же действия (п.1 - п.6) для других плоскостей.

8. Нажмите кнопку "Вперед >>".

Примечание:

Для удаления плоскости из списка необходимо его выбрать и нажать на кнопку "Удалить плоскость". Для переименовывания плоскости необходимо: выбрать плоскость, в поле ввода/редактирования названия плоскости изменить название и нажать кнопку "Редактировать имя плоскости".
