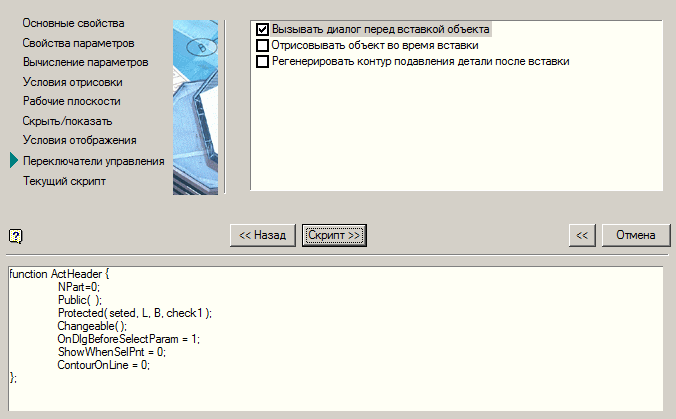

Переключатели управления

На этом шаге устанавливаются встроенные переменные, управляющие поведением объекта при вставке.

Порядок действий:

1. Установите необходимые флажки

   • Вызывать диалог перед вставкой объекта - если включен, то при вставке объекта в чертёж будет автоматически выводиться диалог.

   • Отрисовывать объект во время вставки - если включен, то при выборе точки вставки и вектора направления объект будет отрисовываться на экране.

   • Регенерировать контур подавления детали после вставки - если включен, то после вставки объекта в чертёж контур подавления будет заново создаваться по внешним очертаниям детали. Этот режим полезен, если в объекте использовался параметрический эскиз со сложными условиями отрисовки геометрических элементов. Если в эскизе был использован контур подавления, то данный режим должен быть отключён.

2. Нажмите кнопку "Вперед >>".
