Режим перекрытия

Главное меню: СПДС - Объекты из базы - Перекрытие - Изменить режим перекрытия.

Лента: СПДС - Объекты из базы - Изменить режим перекрытия.

Панель инструментов: Изменить режим перекрытия (на панели инструментов "СПДС Объекты из базы").

Командная строка: SPCHCOVER.

Команда переключает режим отображения скрытых линий.

СПДС GraphiCS 2020 позволяет скрывать отдельные элементы графики. Характер перекрытия объектом базы или пользовательским блоком определяется специальным параметром - уровнем перекрытия ZOrder. ZOrder - это числовой параметр, значение которого определяет приоритет перекрытия. Объект с большим значением ZOrder перекрывает объект с меньшим значением.

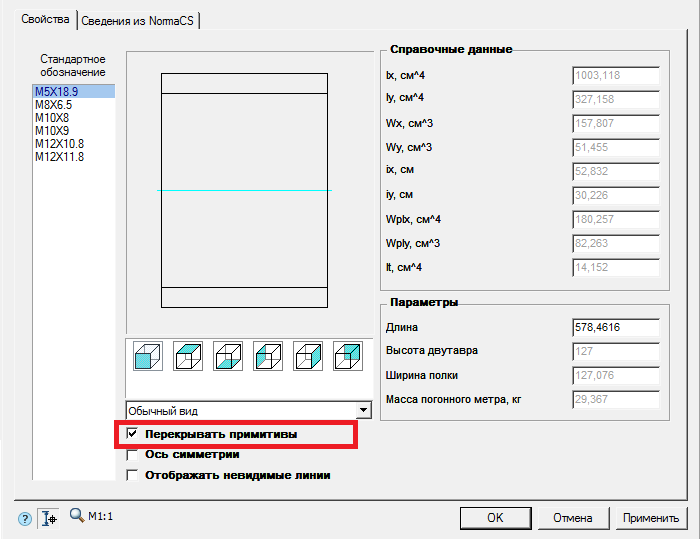

Примитивы Autocad имеют самый низкий уровень перекрытия и поэтому всегда перекрываются объектами из базы. Чтобы при вставке объекта СПДС GraphiCS 2020 объекты Autocad не перекрывались, необходимо в диалоге вставки объекта отключить переключатель "Перекрывать примитивы".

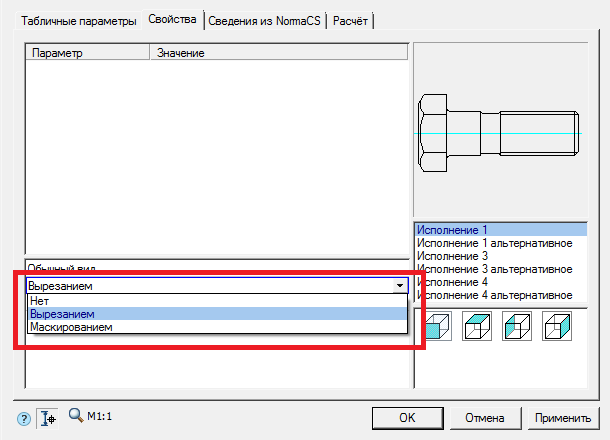

Также переключатель "Перекрывать примитивы" может быть в виде выпадающего списка с выбором типа перекрытия: "Нет" - примитивы не перекрываются, "Вырезанием" - перекрытые участки примитивов вырезаются, "Маскированием" - перекрытые участки примитивов маскируются.

Область на чертеже, которую перекрывает объект базы СПДС GraphiCS 2020, называется "Контуром подавления". В пределах этого контура действует перекрытие.

Порядок действий

  1. Вызовите команду.

  2. В контекстном меню выберите требуемое представление перекрытых объектов "Нормальное", "Переключение" или "Штриховое".

    Нормальное Штриховое Переключение
    Команда инвентирует значение. Т.е. если было установлено нормальное перекрытие, то станет штриховое, и наоборот.

  3. Выберите секущей рамкой объекты, для которых нужно изменить режим перекрытия.

  4. Повторите при необходимости пункты 2 и 3, либо завершите команду на клавишу "Enter".
