Мастер скриптов

В общем случае написание скрипта для большинства стандартных деталей не требуется. Достаточно открыть скрипт детали, похожей по назначению, и скопировать его. Однако при этом надо помнить, что параметры на модели (чертеже) должны строго соответствовать параметрам прототипа.

СПДС GraphiCS 2020 имеет удобный механизм для самостоятельного пошагового составления алгоритмов, управляющих поведением детали в момент вставки и редактирования объекта - Мастер скриптов.

Вызов "Мастера скриптов" осуществляется через пункт главного меню мастера объектов Мастер - Мастер скриптов.

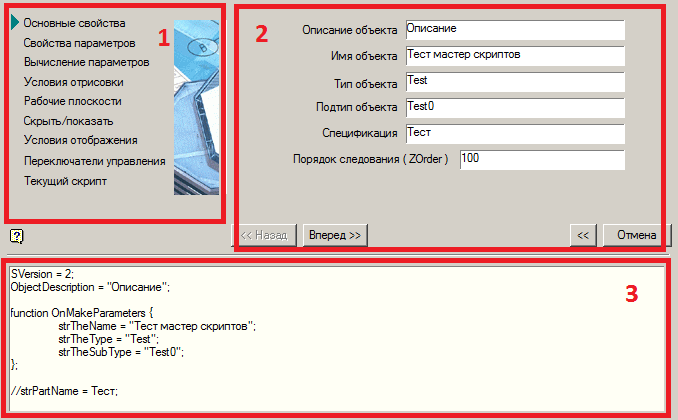

Диалоговое окно состоит из трех частей:

1. Список шагов создания скрипта;
2. Панель параметров шага;
3. Окно обзора создаваемого скрипта.

Для создания скрипта необходимо последовательно выполнить следующие шаги:

• Основные свойства
• Свойства параметров
• Вычисление параметров
• Условия отрисовки
• Описание рабочих плоскостей
• Скрыть/показать параметры
• Условия отображения
• Переключатели управления
• Текущий скрипт

На любом шаге работы "Мастера скриптов" возможно перемещение кнопками "<<Назад" и "Вперед>>".

Кнопка "Отмена" прекращает работу мастера.
